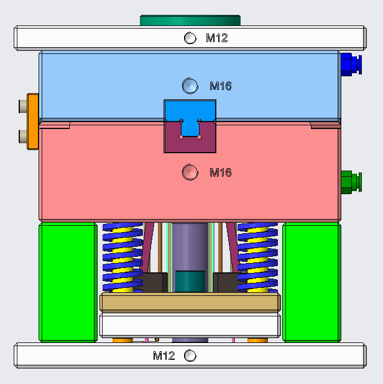

1.前模座板，將模具與注塑機鎖緊，起到固定作用；同時將前模板鎖緊固定為一個整體。
	2.前模板，固定模仁，冷卻系統安裝在此板。
	3.前模芯，與后模共同形成產品特征。
	4.后模芯，與前模共同形成產品特征。
	5.后模板，固定模仁，冷卻系統安裝在此板。
	6.模腳，形成空間，給彈簧頂出的活動空間。
	7.頂針板，安裝頂針和斜頂桿。
	8.推板，與頂針板共同固定頂針和斜頂桿，合為一個整體。
	9.后模座板，將模具與注塑機鎖緊，起到固定作用。同時將后模板、模角鎖緊固定為一個整體。

母模=母模座板+母模板+母模芯，共2塊板。（也稱母模為前模，固定在注塑機不可移動，與料管噴嘴相接）

公模=公模座板+推板+頂針板+模腳+公模板+公模芯，共5塊板。（也稱公模為后模，可沿注塑機滑軌移動）

開模過程：母模不動，公模后退一段距離不動，注塑機推桿帶動推板使得頂針一起向前，將產品頂出。

合模過程：產品掉落后，注塑機推桿收回，推板在彈簧作用下回縮，公模向母模前進，進入下一個循環。
