以下下1-10項為注塑精密模具設計所需制作的廣東深圳模具設計DFM報告,詳細內容請查看以下圖文范例。
DFM報告基本信息1

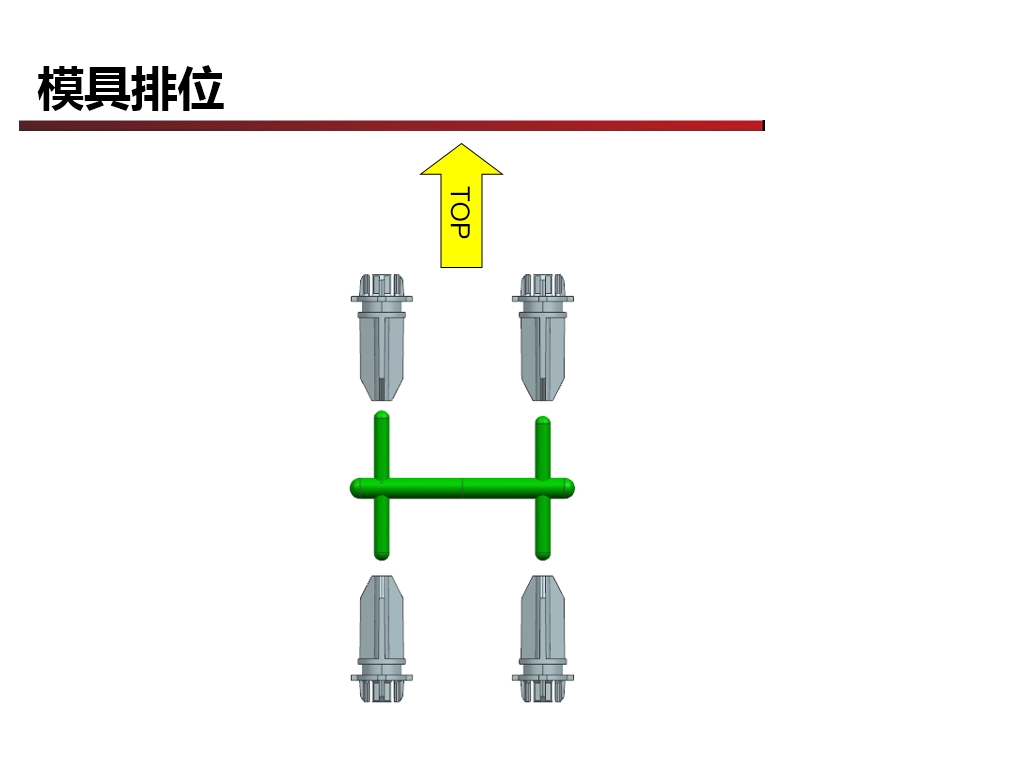

DFM報告模具排位2

DFM報告模仁分型線3

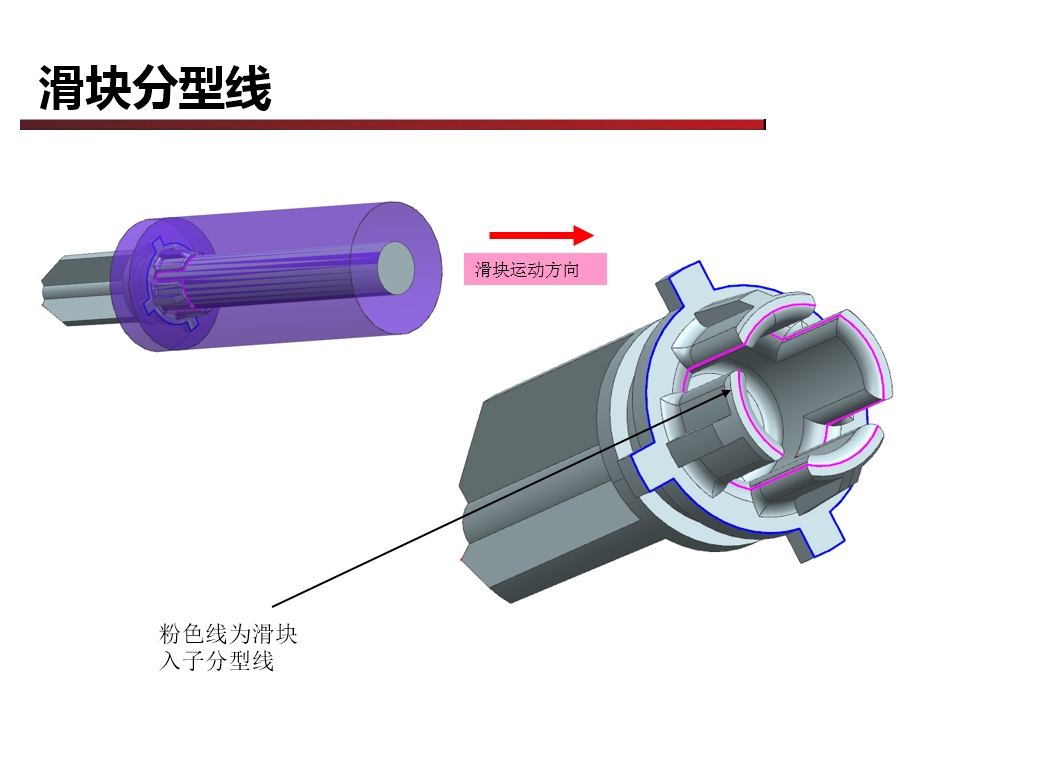

DFM報告滑塊分型線4

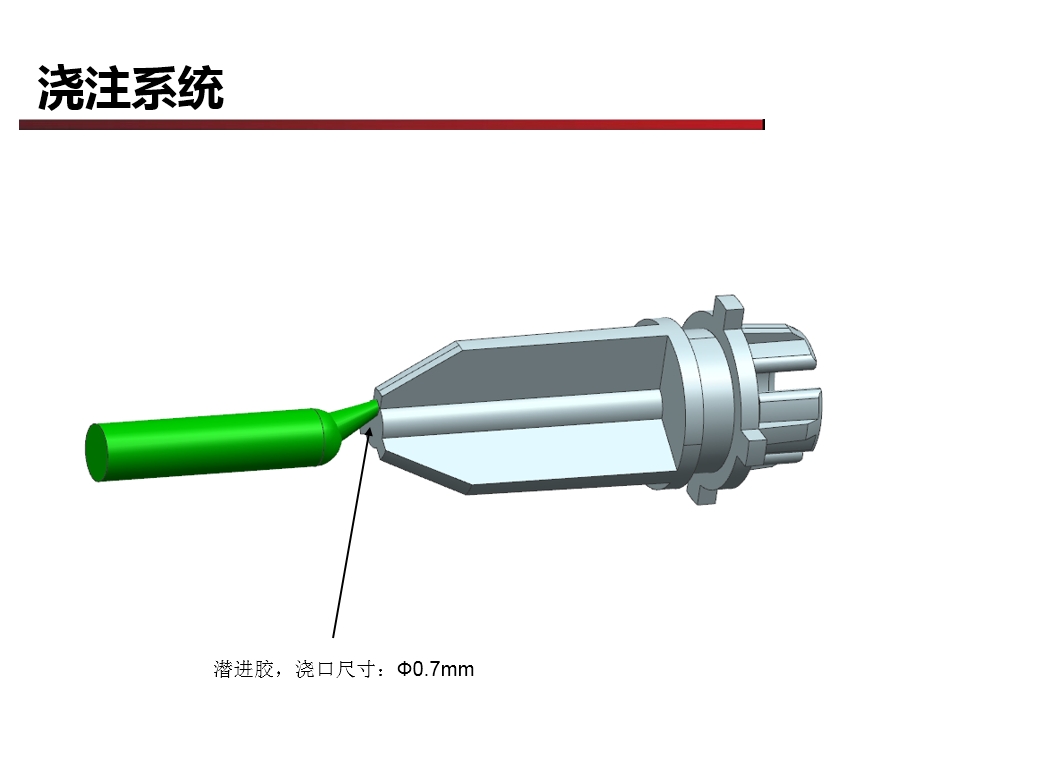

DFM報告澆注系統5

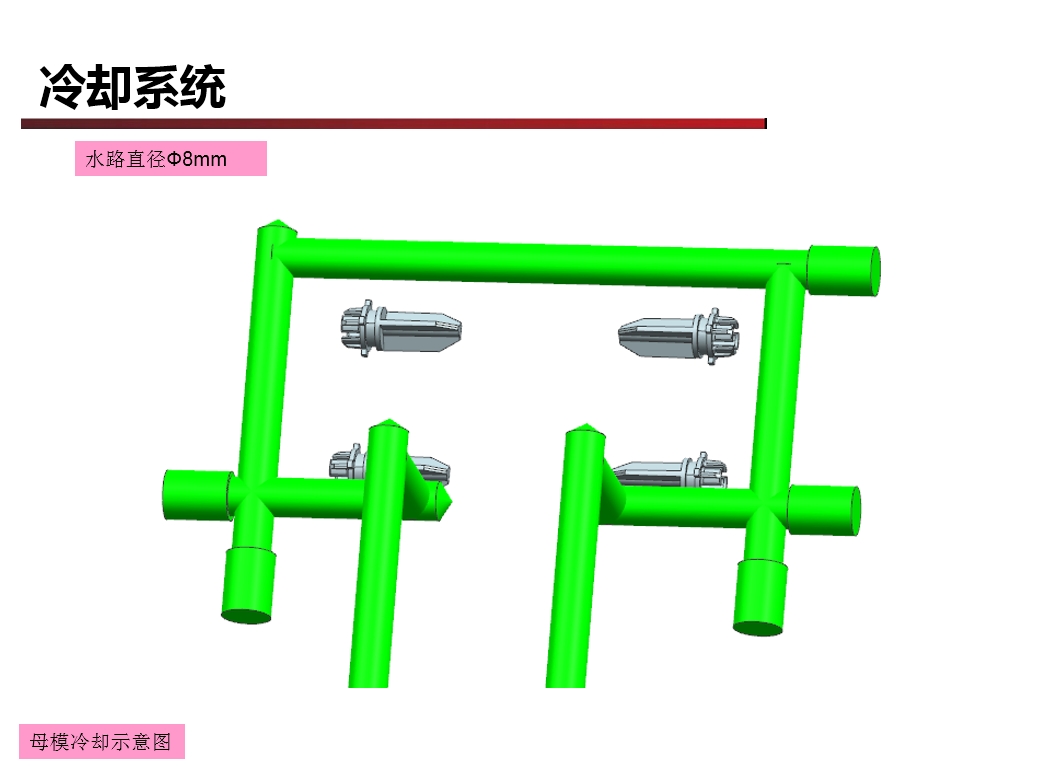

DFM報告母模冷卻系統(水路)6

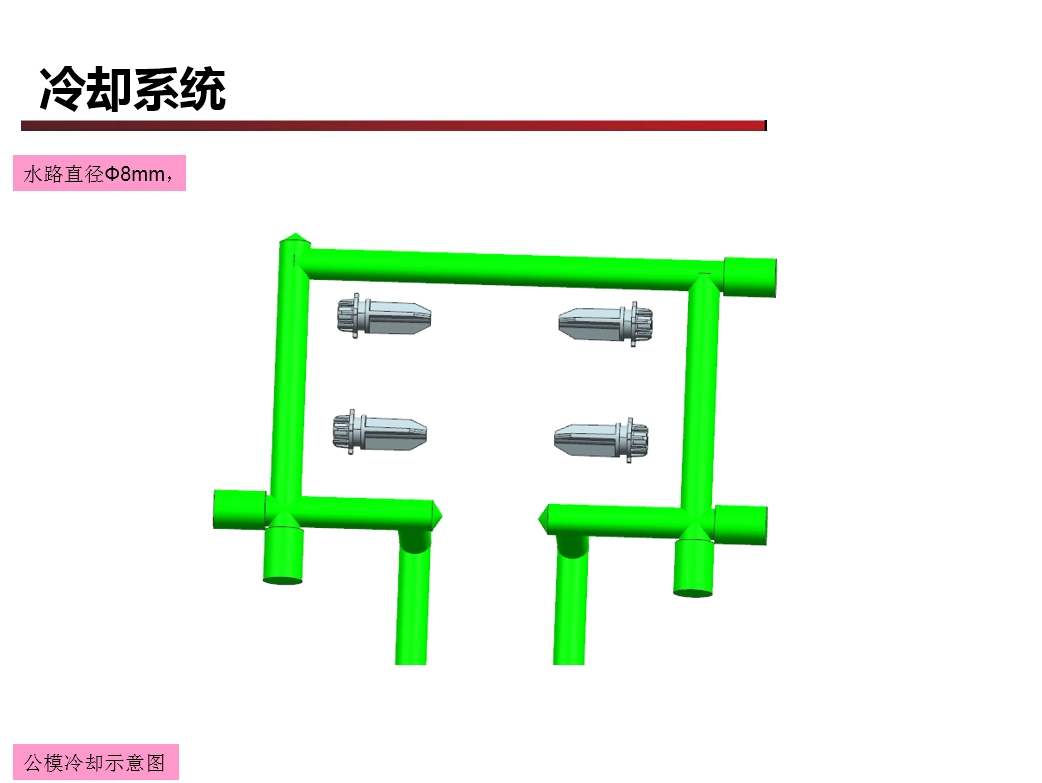

DFM報告母模冷卻系統(水路)7

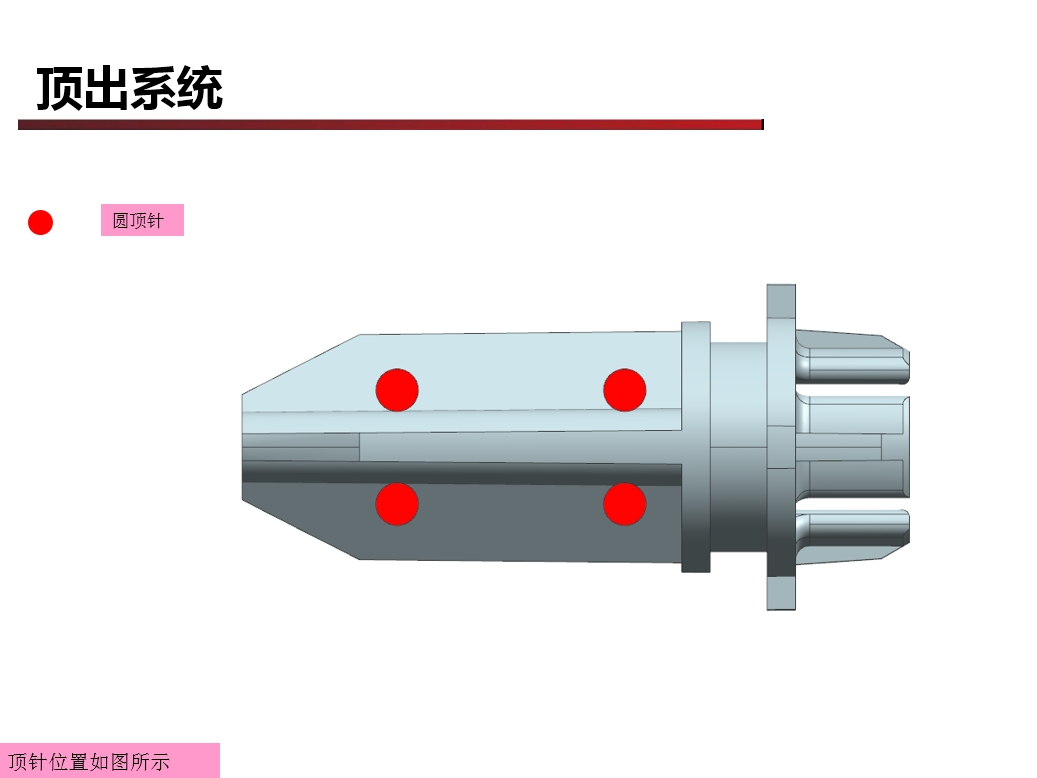

DFM報告頂出系統8

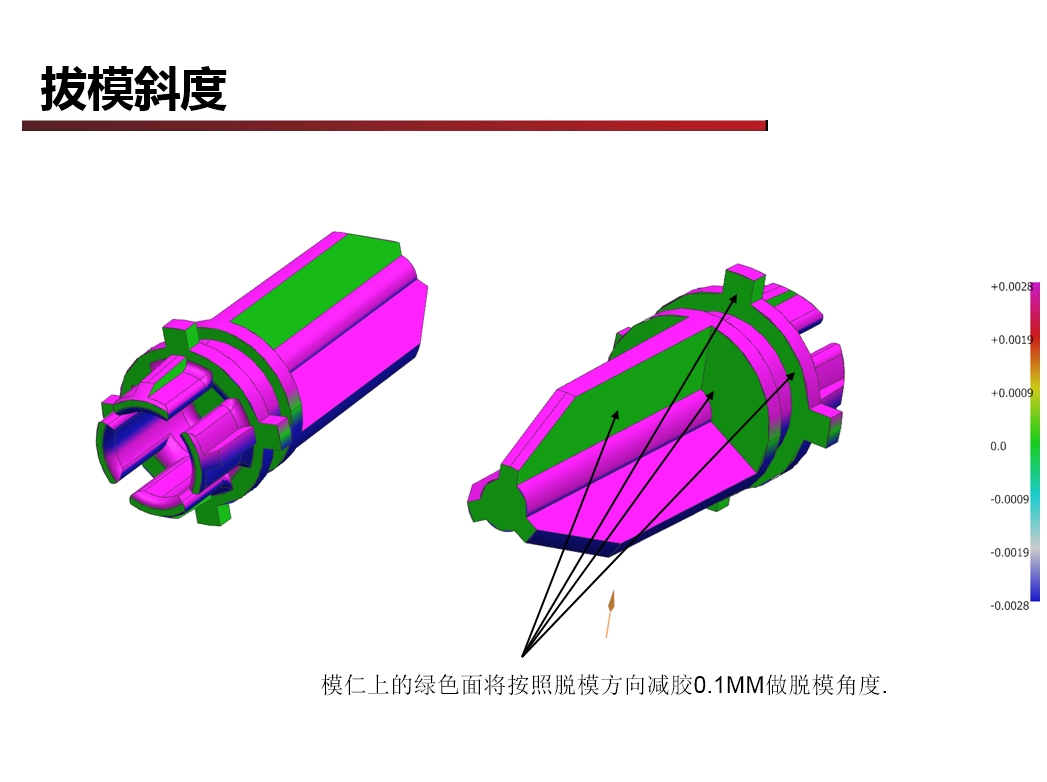

DFM報拔模斜度分析9

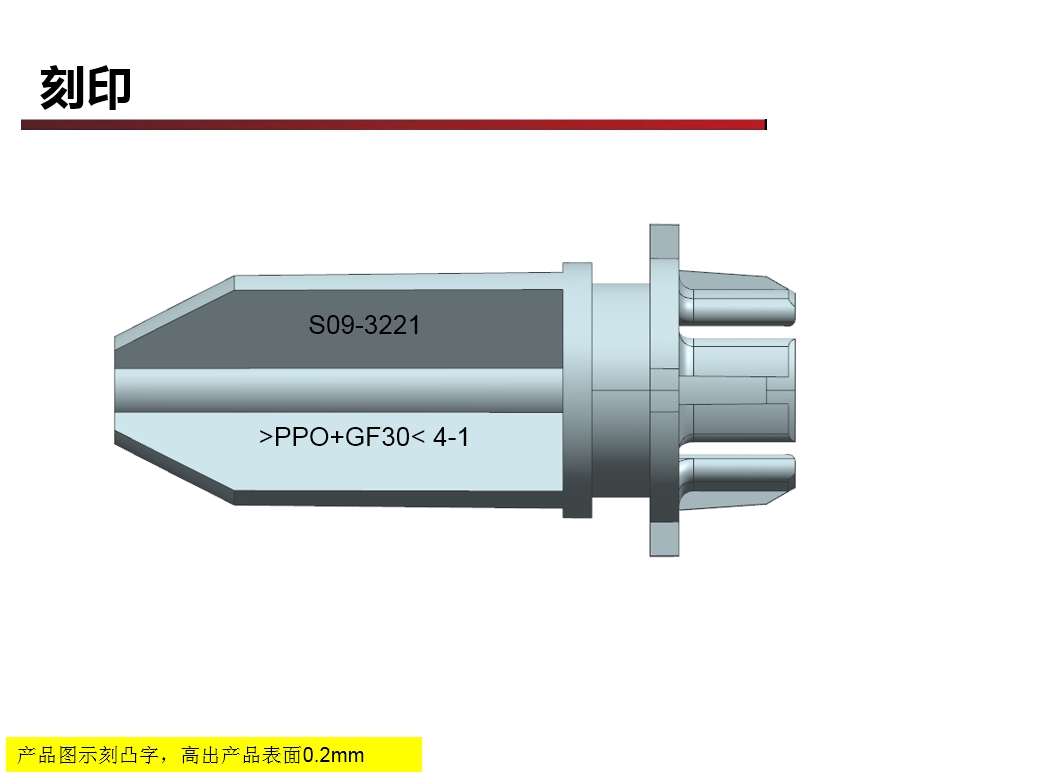

DFM報告產品刻字10

以上所展示的圖文為廣東深圳模具設計DFM報告案例
